Beschreibung

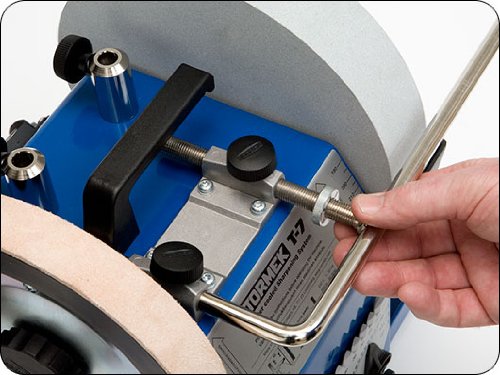

Trapezgewinde mit flachen Gewindespitzen verhindert Beschädigungen durch die Schließschrauben. Feinjustierung mit Skala zur Präzisionseinstellung des Schneidenwinkels und der Schnitttiefe.
Die vielseitige Universalstütze ist die Basis des Tormek Systems. Sie besteht aus 12 mm Rundstahl und wird für höchste Stabilität in doppelte Führungsbuchsen montiert. Die Universalstütze ist mit einer Feinjustierung, für schnelle und genaue Einstellung ausgestattet.*
Funktionen:
Basis für die Vorrichtungen.
Basis für die Abdrehvorrichtung ADV-50D.
Schleifstütze beim Schleifen ohne Vorrichtung.
Stütze für die Hände beim Freihandschleifen.
Stütze für die Hände bei der Bearbeitung des Schleifsteins mit dem Steinpräparierer SP-650.
Die Universalstütze kann in drei Positionen angeordnet werden:
Die Universalstütze kann entweder in den vertikalen Führungshülsen oder in dem Horizontalhalter** befestigt werden. Durch diese beiden Anordnungen ist es möglich, entweder gegen die Schneide oder mit der Schneide zu schleifen.
Die Universalstütze kann auch für das Abziehen mit Vorrichtungen horizontal angeordnet werden. Das Abziehen muss immer mit der Schneide erfolgen.
Vertikal in den beiden Führungsbuchsen. Beim Schleifen gegen die Schneide.
Horizontal für Schleifen mit der Schneide.
Horizontal für Abziehen mit der Schneide.
* Die Feinjustierung wird im September 2003 eingeführt. Besitzer bisheriger Tormek-Modelle können ihre Maschinen auf den neuesten Stand bringen, indem Sie die neue Universalstütze mit der Bezeichnung US-105 als Zubehör kaufen.
** Der Horizontalhalter wurde früher als separates Zubehör geliefert, XB-100, ist aber seit August 2001 Teil des Lieferumfanges.
